分級篩介紹

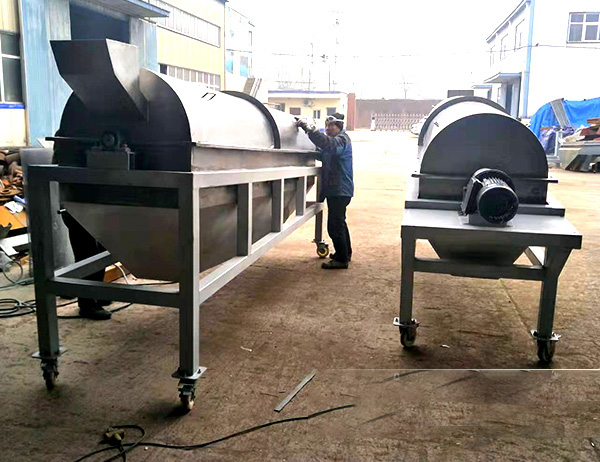

滾筒式分級篩

滾筒式分級篩，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

搖擺篩分級篩

方形搖擺式分級篩

圓形搖擺式分級篩

振動式分級篩

方形振動式分級篩

圓盤振動式分級篩

振動式分級篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。

使用與操作

定期保養：
1、定期檢查粗細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞；
2、電機運行兩周左右，必須補充一次適時的鋰基潤滑脂(ZL-3)。累計運行1500小時，檢查軸承，若損壞時立即清理干凈
分級篩廣泛應用于石料生產，冶金，耐火材料，煤炭等領域。振動篩不算是大型設備，但是振動篩的故障頻率是最高的，分級篩是一種對振動破壞力進行科學利用的一種產品。
1.電動機轉向錯誤在調試電動機轉向時，現場操作人員根據以往單軸振動篩或直線篩的使用經驗，認為只要鉆屑往前走就行，但此方法并不適用于平動橢圓振動篩。若電動機錯誤地朝內側旋轉，拋射角雖也是向前45°，但是鉆屑有向后滾動的力，這時鉆屑向前運移的速度要慢很多，在篩網上停留時間長，甚至?xí)?dǎo)致鉆屑無法排出。
解決方法：
①篩箱運轉時，按電控箱的停止按鈕，此時分級篩會慢慢停下來，觀察側板上的小點在振動篩運轉時形成的橢圓軌跡，向出砂口滾動為正確轉向;②卸下振動器護罩，檢杏偏心塊是否均向外側旋轉;③調換電控箱進線電源中的任意2根相線，在篩網上面撒一些砂子，排砂速度更快的一種即是正確的方向。
2.粘土堆積振動幅度過小，分級篩在聚合物鉆井液條件下很難篩分，不能有效克服鉆屑(粘土)的粘性力，導致鉆屑在篩網上堆積而快速損壞篩網。
解決方法：①增大振動幅度;②用噴灑的水沖篩網和鉆屑，減小鉆屑的粘性，但這個方法僅適合允許添加水的場合;③調整排砂口端的篩網角度向下，利于巖屑靠重力排出，但是可能會導致跑漿;④更換篩網的目數或調整單篩的流量，保證鉆井液的流止點接近篩網出口，讓鉆屑在鉆井液的潤滑作用下順利排出。
3.篩網與篩框貼合不緊支撐篩網的膠條磨損后篩網不能可靠地與之接觸，篩網沒有合理繃緊。
4.篩網質量差篩網一般有上部的篩分層和下部的受力層，要求這2層之間緊密貼合，如果篩網預張緊工藝差，當篩網底部的受力層繃緊時，篩分層沒有拉緊，工作時鉆屑的拋擲力大大減小，不能排出鉆屑。
