顆粒振動篩

顆粒振動篩是指專門篩分顆粒的振動篩，市面上分為圓形和直線（方形）兩種。顆粒的大小不同，使用的篩分機也不同，選用不同的振動篩機，一般對篩分精度要求選用圓形振動篩，粗篩選用直線（方形）振動篩。

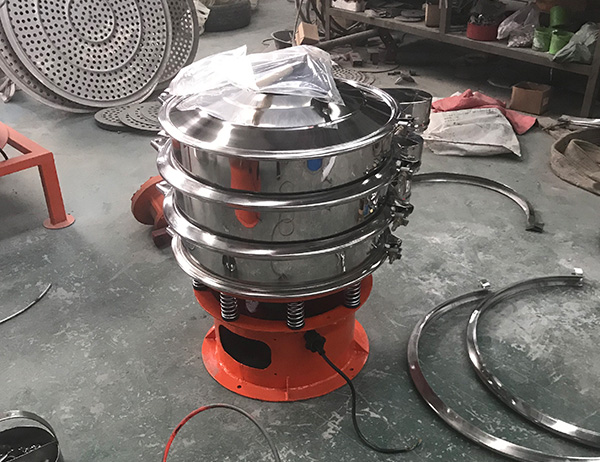

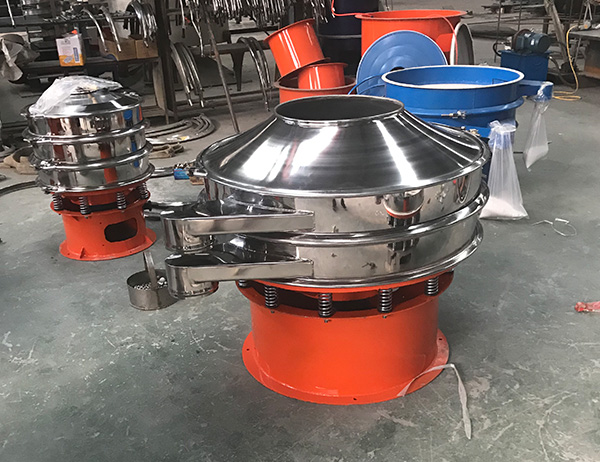

圓形顆粒篩

圓形顆粒篩直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。

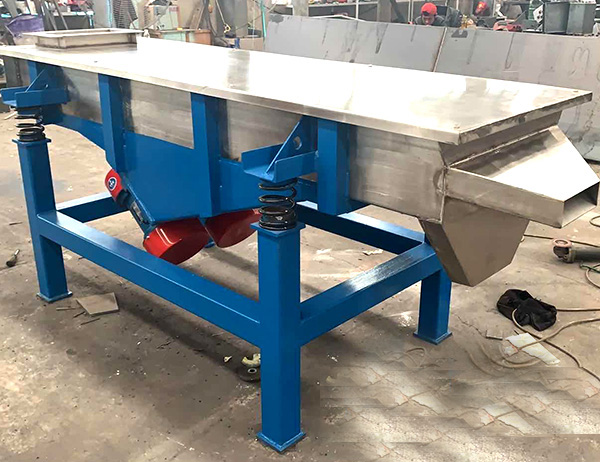

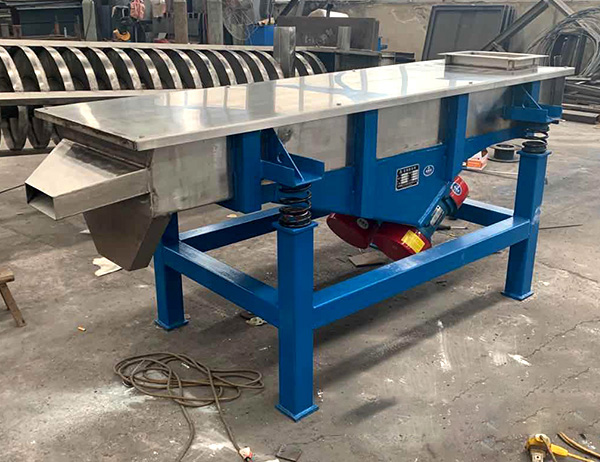

直線顆粒篩

直線顆粒篩采用雙激振器驅動，當兩臺激振器做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的?？捎糜诹魉€中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。

結構使用原理

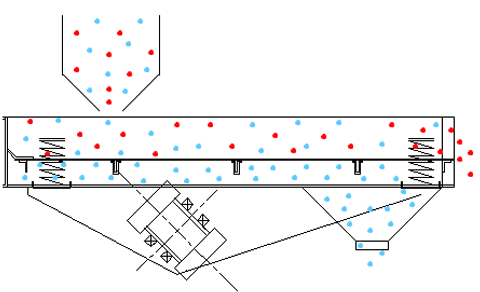

直線（方形）顆粒篩

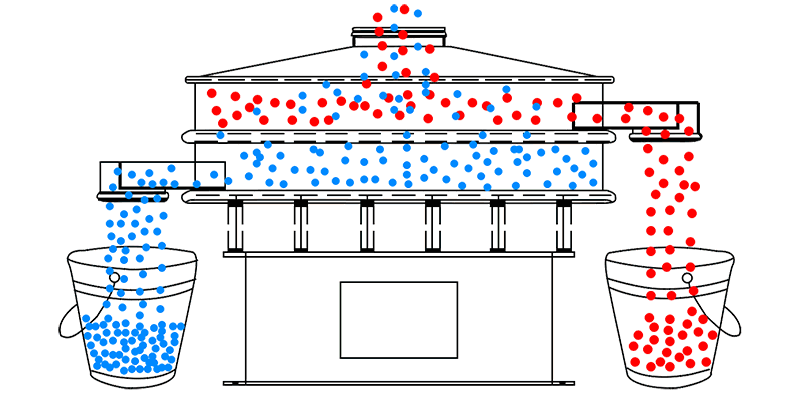

圓形顆粒篩

技術參數表

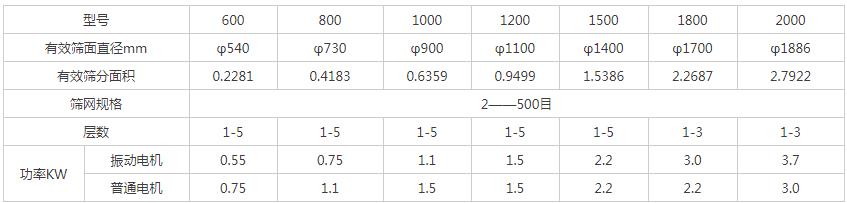

圓形顆粒篩參數：

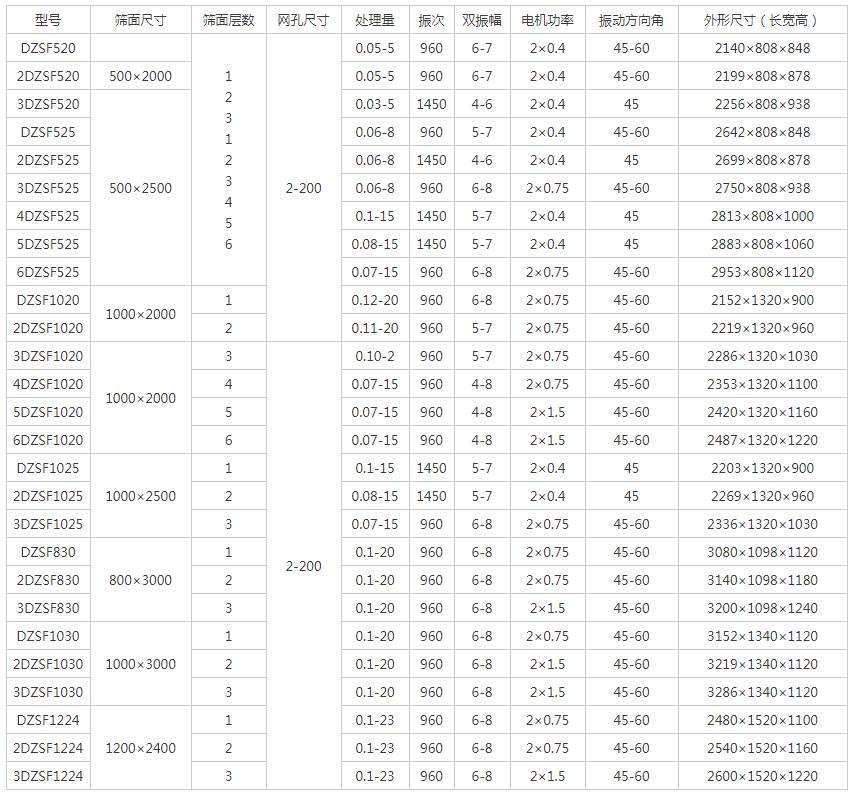

方形顆粒篩參數 ：
