振動落砂機

應用行業：冶金，礦山
適用物料：砂石
價格區間：30000-200000 處理能力：100-500t/h

全國銷售熱線： 13460427940

點擊在線詢價

振動落砂機介紹

振動落砂機根據振動方式可分為單質體和雙質體，落砂效率明顯低于單質體振動落砂機，而共振狀態下，落砂效率明顯高于單質體，而且設備的振幅比較穩定。是一種比較理想的落砂設備，可實現改善工作環境的目標，有利于推廣應用。振動落砂機適合機械化、半自動化和手工造型的中小或中大鑄型的落砂。

1.設備采用振動電機激振，振動強度大，落砂效率高。

2.結構簡單但緊湊，性能可靠，維護安裝方便，易于操作。

3.停機平穩可靠，噪音低，是一款環保型落砂機。

4.屬于非標性設備，客戶可以根據自己實際需要特殊定制。

工作原理

雙質體的工作原理

雙質體振動落砂機的振動機理是充分利用了振動激振的慣性力和彈性力的合成，形成有效的振動沖擊對鑄件落砂破碎的。當空載時，設備的振動噪音低于80dB，而負載時，振動幅度就會相對穩定，沖擊噪音低，所以說是一種環保型的振動落砂機。

單質體的工作原理

單質體振動落砂機分為框體和底座兩大部分，其中框體是由主振彈簧支撐在機器底座上的，而框體的兩側水平對稱分別安裝有兩臺振動電機，當鑄型放到落砂柵床時，會與柵床之間留有一定的間隙，然后通過振動電機偏心塊的旋轉，帶動?xùn)糯采舷伦笥艺駝?dòng)，同時就會不停的撞擊鑄型底面，使鑄件上的型砂充分與鑄件分離。

技術參數

型號	有效載荷（T）	臺面尺寸	柵格尺寸	振動電機			機器重量
型號	有效載荷（T）	臺面尺寸	柵格尺寸	激振力	功率	轉速（r/min)	機器重量
L121D	1	1500×1400	40×50	2×20000	2×1.5	980	2700
L122D	2	1800×1600	40×50	2×40000	2×3	980	3100
L123D	3	2000×1800	50×60	2×50000	2×3.7	980	4000
L125D	5	2200×1800	60×60	2×75000	2×5.5	980	5300
L128D	8	2760×1960	60×70	2×100000	2×7.5	980	7000
L1210D	10	3000×1960	70×70	2×120000	2×9.5	980	9000
L1212D	12	3000×2000	70×70	2×140000	2×12	980	11000
L1215D	15	3200×2300	70×80	2×160000	2×14	980	12500
L1220D	20	3800×3200	80×80	4×120000	4×9.5	980	23000
L1225D	25	4000×3200	80×80	4×140000	4×12	980	25800
L1230D	30	4000×3200	80×80	4×160000	4×14	980	30000

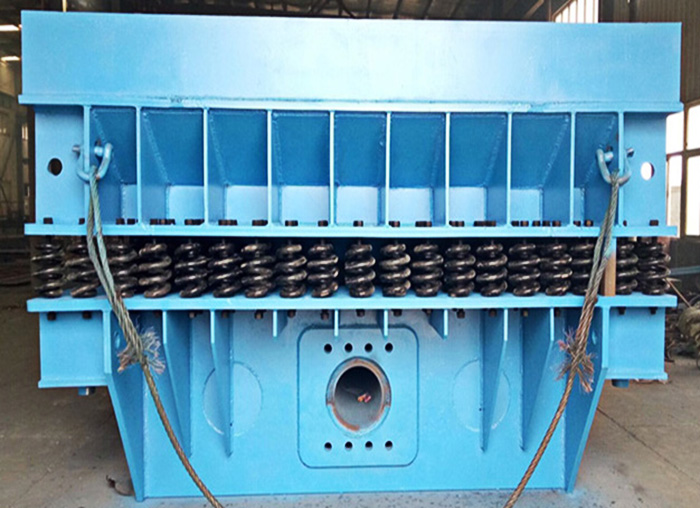

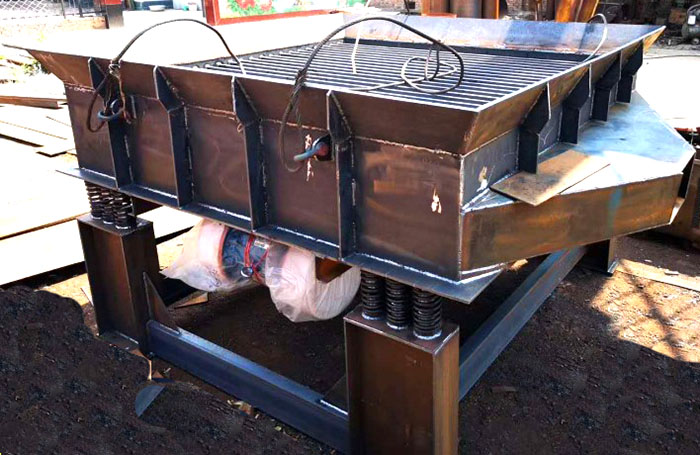

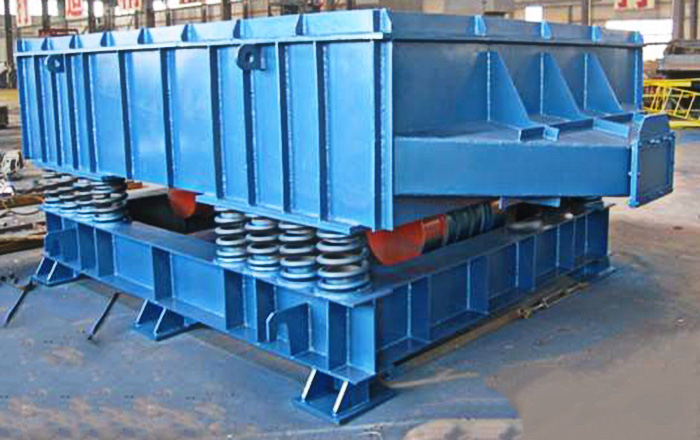

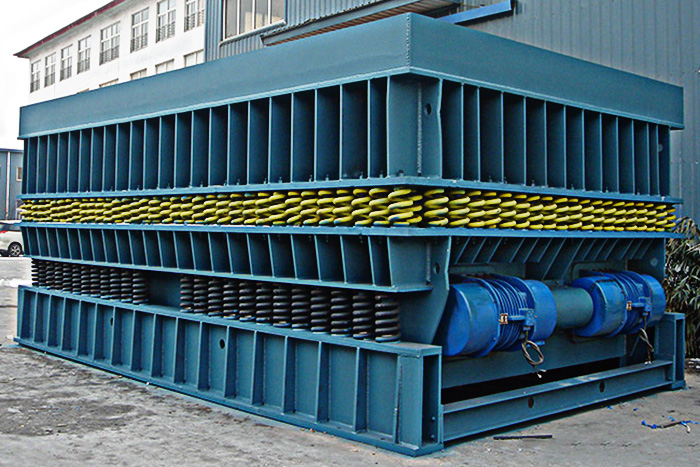

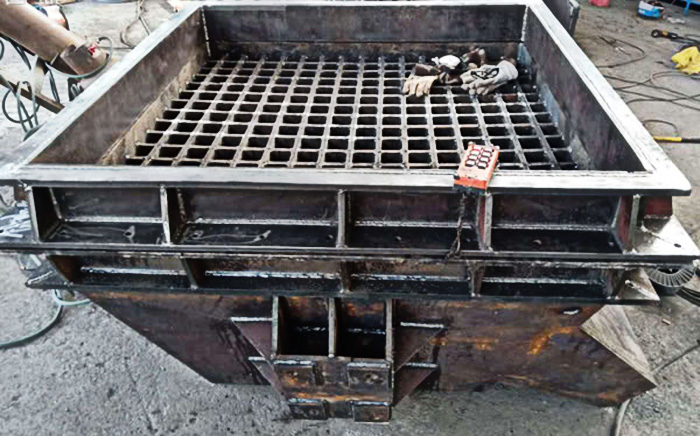

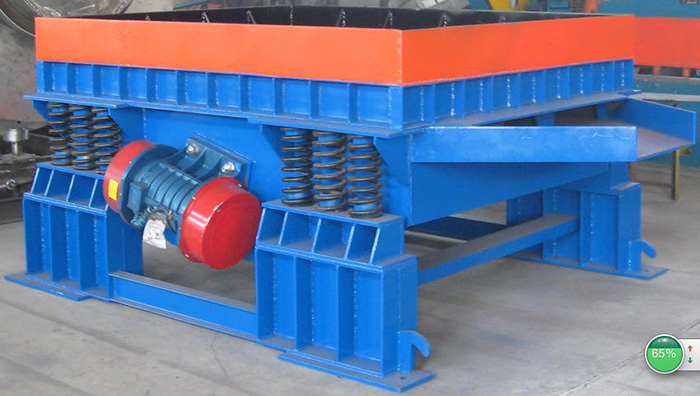

真機圖片

振動落砂機

廠家叮囑

操作須知

1.操作工要持證上崗，沒有經過專業培訓的不得上崗，上崗工作時要攜帶安全防護勞保用品，將操作保養細節牢記在心。

2.初次使用要對設備先進行空載試運行，并且保證設備的所有螺栓緊固到位，尤其是振動電機和底座的所有地腳螺栓一定要擰緊。當設備的振動變的比較平穩可靠，又沒有異常噪聲或故障時，就可以負載運行了，否則一定要將故障處理正常后再使用。

3.設備的旁邊設置有按鈕盒，可以直接對設備進行開機和關機控制，啟動設備時主操作工要先對設備進行檢查，然后再起動下部的送砂裝置。

維護須知

1.該設備的彈簧與地基礎直接連接，對地基礎的沖擊力很強。

2.在振動落砂時，需要大功率的振動電機進行激振才可滿足要求。

3.由于設備在振動落砂時所產生的熱量會直接傳導至振動電機，所以是很容易惡化電機的工作狀態，所以日常要加強對電機的保護

4.該設備最大的特點是振動電機是直接與振動工作臺相互連接的，當設備開始工作時，在鑄件撞擊力和電機激振力合成作用下，機體焊接處是很容易開裂的，所以在設備制造過程中，機體的焊接處要焊接牢固。
